Cella, Modulo, Batteria e Sistema di Accumulo. Cosa sono e differenze.
Comprendere l’architettura dell’energia moderna
L’elettrificazione sta trasformando veicoli, macchine industriali, impianti energetici e sistemi di accumulo. Tuttavia, termini come cella, modulo, batteria e sistema di accumulo vengono spesso utilizzati come sinonimi, generando confusione.
In realtà si tratta di elementi distinti che rappresentano livelli diversi di complessità all’interno della stessa architettura energetica.
Comprendere queste differenze è fondamentale per chi deve progettare, acquistare o semplicemente valutare una soluzione di accumulo energia.

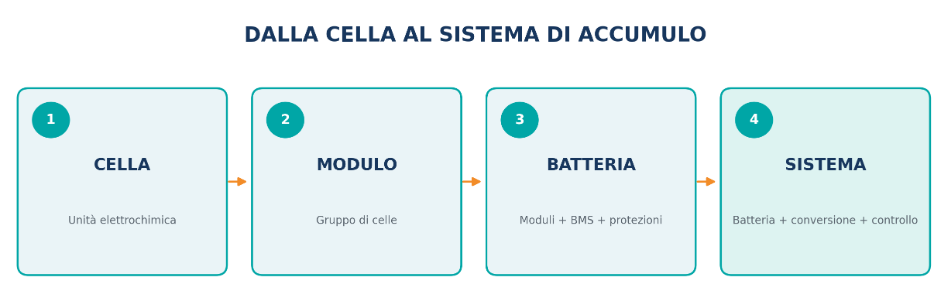

La gerarchia dell’accumulo energetico.
Dall’atomo al sistema: una semplice analogia
Per capire la struttura di un sistema di accumulo, possiamo fare un paragone con un edificio:
La cella è il singolo mattone.
Il modulo è una parete composta da più mattoni.
La batteria è l’intero edificio.
Il sistema di accumulo è il complesso completo, comprensivo di impianti elettrici, gestione energetica e connessioni con il mondo esterno.
Ogni livello svolge una funzione specifica e aggiunge valore a quello precedente
Cos’è una cella?
La cella elettrochimica è l’unità elementare che genera e immagazzina energia elettrica. È il componente più piccolo di una batteria e rappresenta il punto in cui avviene la conversione tra energia chimica ed energia elettrica. All’interno di una cella sono presenti:
Anodo
Catodo
Elettrolita
Separatore
Durante la scarica, le reazioni chimiche producono elettricità; durante la ricarica, il processo avviene in senso inverso.
Una cella da sola è utile?
Tecnicamente sì, ma solo per applicazioni a bassissima potenza. Una singola cella al litio ferro fosfato (LiFePO4), ad esempio, fornisce una tensione nominale di circa 3,2 V. Per alimentare un veicolo industriale, un sistema energetico o una macchina operatrice occorrono tensioni e capacità molto superiori. Per questo motivo le celle vengono collegate tra loro.
Le diverse forme delle celle
Le celle possono essere realizzate in differenti formati:
CILINDRICA
Sono caratterizzate da una struttura robusta e una buona resistenza meccanica. Applicazioni tipiche:
Utensili elettrici
Mobilità leggera
Elettronica
PRISMATICA
Presentano forma rettangolare che consente un utilizzo molto efficiente dello spazio disponibile. Applicazioni tipiche:
Veicoli industriali
Macchine operatrici
Sistemi stazionari
POUCH
Utilizzano involucri flessibili che permettono elevata densità energetica e peso ridotto. Applicazioni tipiche:
Automotive
Aerospazio
Pocket devices
Cos’è un modulo in una batteria?
Quando più celle vengono collegate insieme si ottiene un modulo. Il modulo rappresenta il primo livello di aggregazione industriale delle celle. La sua funzione è quella di:
Incrementare la tensione o corrente disponibile
Aumentare la capacità energetica complessiva del sistema
Facilitare assemblaggio e manutenzione
Garantire maggiore robustezza meccanica
In un modulo le celle vengono integrate con:
Strutture meccaniche, che ne garantiscono la solidità strutturale
Connessioni elettriche
Sensori di monitoraggio
Sistemi di sicurezza
Perché utilizzare moduli?
Scalabilità: È possibile realizzare batterie di diverse dimensioni utilizzando lo stesso modulo come elemento base.
Standardizzazione: Riduce tempi di progettazione e industrializzazione.
Manutenzione semplificata: In alcuni sistemi è possibile intervenire sul singolo modulo senza sostituire l’intero pacco batteria.
Maggiore affidabilità: La gestione termica e meccanica può essere ottimizzata su gruppi di celle omogenei.
Cos’è una batteria?
Una batteria è un insieme organizzato di uno o più moduli o celle, completato da tutti gli elementi necessari al coordinamento dei componenti interni e comunicazione con il resto del veicolo. In ambito industriale il termine batteria identifica generalmente un sistema già pronto per essere installato sul veicolo o sulla macchina in sicurezza, ma che necessita un lavoro di integrazione accurato con le altre periferiche presenti sul veicolo.
Una batteria moderna include di base:
Celle
Moduli
Cablaggi di potenza
Fusibili
Contattori
Sensori
Sistema di gestione elettronica (BMS)
Struttura meccanica articolata
La batteria rappresenta quindi il primo stadio del prodotto energetico utilizzabile dall’applicazione finale.
Il ruolo fondamentale del BMS
Può essere considerato il cervello dell’intero pacco batteria. Le sue funzioni comprendono:
Monitoraggio della tensione di ogni cella
Controllo delle temperature
Calcolo dello stato di carica (SOC)
Calcolo dello stato di salute (SOH)
Bilanciamento delle celle
Protezione contro sovraccarico e scarica eccessiva
Comunicazione con il veicolo o con il sistema esterno
Senza un BMS evoluto, anche la migliore tecnologia di celle non potrebbe garantire sicurezza, affidabilità e durata nel tempo. Scopri di più sul nostro BMS proprietario qui

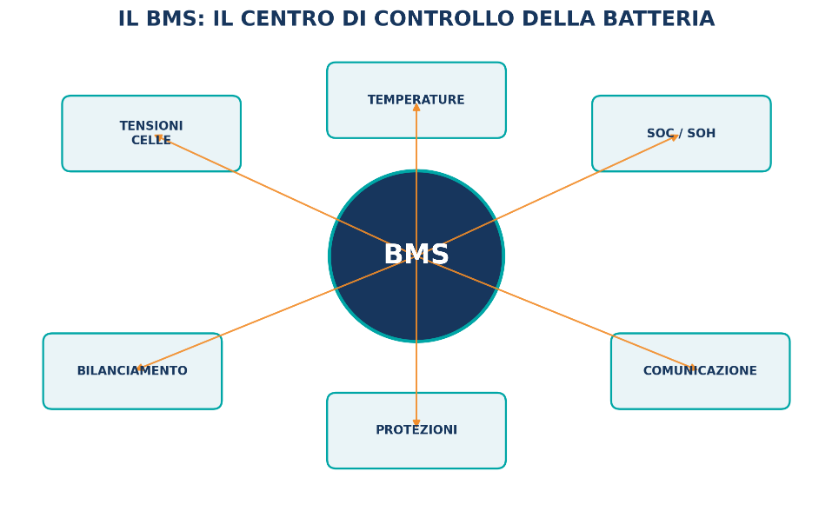

Principali funzioni del Battery Management System (BMS)
La differenza tra batteria e sistema di accumulo
Uno degli equivoci più comuni consiste nel considerare batteria e sistema di accumulo come la stessa cosa. Non è così.
Da cosa è composto un sistema di accumulo?
Batterie: Costituiscono il serbatoio nel quale l’energia viene immagazzinata.
BMS: Gestisce e protegge le batterie.
Caricabatterie: Converte l’energia proveniente dalla rete o da altre fonti in una forma adatta alla ricarica.
Inverter: Converte la corrente continua delle batterie in corrente alternata utilizzabile dalle utenze elettriche e ne regola l’erogazione.
Sistemi di sicurezza: Possono comprendere:
Sezionatori line di potenza
Protezioni da contatti indiretti
Monitoraggio termico
Rilevazione e protezione verso dispersioni
Sistemi antincendio
Ventilazione o raffreddamento
Interfacce di comunicazione: Permettono integrazione con:
Veicoli
Macchinari
Impianti fotovoltaici
Reti elettriche
Sistemi di supervisione
Batteria
Sistema di accumulo
Immagazzina energia
Immagazzina e gestisce energia
Include celle, moduli e BMS
Include batteria, inverter, caricabatterie e controlli
Fornisce energia in corrente continua
Può fornire energia utilizzabile dall’applicazione finale
È un componente avanzato
È una soluzione completa
In altre parole, la batteria è il cuore del sistema di accumulo, ma il sistema comprende molti altri organi indispensabili per il corretto funzionamento.
Conclusione
Ogni sistema di accumulo nasce da una struttura gerarchica ben definita.
La cella rappresenta l’unità fondamentale che immagazzina energia. Più celle danno origine a un modulo, più moduli costituiscono una batteria, mentre l’integrazione della batteria con elettronica di controllo, caricabatterie, inverter e sistemi di gestione crea un vero sistema di accumulo energia.
Comprendere questa architettura significa capire come nasce, viene gestita e resa disponibile l’energia che alimenta veicoli elettrici, macchine industriali, impianti rinnovabili e applicazioni di accumulo di nuova generazione.
Per questo motivo, quando si valuta una soluzione energetica, non è sufficiente chiedersi quale batteria venga utilizzata: la vera differenza è spesso nel modo in cui celle, moduli, batteria e sistema sono progettati per lavorare insieme.
